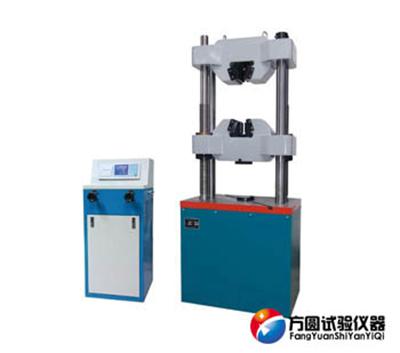

濟南方圓試驗機廠提供的本試驗機主機是六立柱框架結構，主油缸下置，主體結構由底座、油缸、工作臺、下橫梁、上橫梁、絲杠、立柱等零部件組成。底座上安裝有油缸及絲杠旋轉裝置和減速電機，驅動下橫梁上下移動來調整試驗空間。

最大試驗力：1000kN；

試驗機級別： 1級；

試驗力測量范圍：1%-100%FS；

立柱數：6柱；

試驗力分辨力：滿量程的1/300000；

試驗力示值相對誤差：±1%；

位移測量分辨力：0.01mm；

位移示值相對誤差：±0.5%；

變形示值相對誤差：±0.5%；

拉伸夾頭間最大距離：650mm；

最大壓縮空間：500mm；

圓試樣夾持范圍：Φ10～Φ32mm；

板試樣夾持范圍：0～15mm；

上下壓板尺寸：Φ160mm；

兩立柱有效距離：530mm；

活塞最大行程：200mm；

總功率：2.2kVA(AC 380V）+ 0.5kVA（AC 220V）；

電源：三相五線制。

工作環境要求

1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；

2、相對濕度不大于80%；

3、在穩固的基礎上正確安裝；

4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中

5、電源電壓的波動范圍不應超過額定電壓的10%。
