濟南方圓腳手架試驗機可對金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航天航空、石油化工、機械制造、塑料橡膠、陶瓷建材、金屬材料、建筑工程等行業，以及高等院校、科研機構、技術監督、質檢站所等部門?？筛鶕?jù)GB//ASTM/JIS/DIN等標準進行拉伸、壓縮、彎曲、剪切及各種高低溫試驗，可檢測材料的屈服強度、抗拉（壓、彎）強度、延伸率、非比例強度、彈性模量等參數。

    1. 測試平臺

     本機采用品牌計算機作為硬件平臺，利用計算機PCI（采用即插即用PNP技術）插槽與試驗機采集控制系統直接連接告訴、準確、實時采集處理數據，測控軟件以WINDOWS操作系統作為平臺，界面溫和、直觀、層次分明、操作簡單。測控軟件能夠滿足不同材料的試驗測試?？筛鶕?jù)相關國際標準、國家標準或行業標準測試各種材料的物理性能力學試驗，可輸出用戶理想的報告。

     2.主機結構

     該機采用雙空間落地式結構，上空間拉伸，下空間壓縮、彎曲。主機部分由四立柱、上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部，由調速精度高、范圍寬、性能穩定的進口優質交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸附具（或壓縮、彎曲附具）上下移動，實現試樣的加荷和卸載。該結構具有高剛度、高效率、傳動穩定。主機主要零部件在加工中心進行加工，保證了主機的精度。

    依據標準

    GB/T 16800排水用芯層發泡硬聚氯乙烯管材

    GB/T 9647 熱塑性塑料管材環剛度的測定

    GB/T 18477埋地排水用硬聚氯乙烯雙壁波紋管材

    GB/T1947 埋地用聚乙烯結構壁管道系統

    GB/T 165 高密度聚乙烯纏繞壁結構管材

    GB/T 838 玻璃纖維纏繞增強熱固性樹脂夾砂壓力管

    GB/T16491、GB/T5836、 9697、 9969、ASTM D 2412等

鋼筋腳手架試驗機技術參數

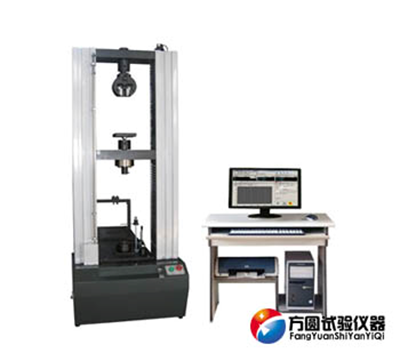

產品名稱　　腳手架試驗機（微機控制電子萬能試驗機）

產品型號 WDW-100

最大試驗力（KN） 100

試驗力級別 1級

結構形式　　雙空間落地式結構

試驗力測量范圍 0.2%--100%FS

試驗力示值相對誤差 ≤示值的±0.5%

力分辨率 1/500000

變形測量裝置　　電子式引申計

有效拉伸空間 800

有效壓縮空間 800

有效試驗寬度 400

變形示值相對誤差 ≤示值的±0.5%

位移測量裝置　　光電編碼器

位移示值相對誤差 ≤示值的±0.5%

位移分辨率 0.001

位移速率調節范圍（mm/min） 0.0005-500無極調速

控制方式　　三閉環控制和編程控制

安全保護裝置　　機械限位保護和軟件過載保護

楔形夾具夾持方式　　手動加緊

彎曲附具　　三點式彎曲附具

壓縮附具　　壓盤直徑φ120或定制

試驗機外罩　　鋁合金外罩

主機外形尺寸 920*690*2016

主機電源 0.75KW/AC220V±10%

主機重量（KG） 500
