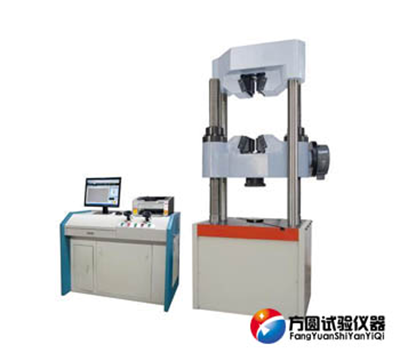

WDW-30噸/300KN微機控制電液伺服萬能試驗機由四立柱雙絲杠油缸下置式高強度主機及琴式油源控制柜組成，油泵采用意大利馬祖奇進口低噪音高性能齒輪泵。拉伸空間位于主機上方，壓縮、彎曲試驗位于主機下方即中橫梁和工作臺之間。試驗空間的調整通過移動中橫梁來實現，中橫梁升降采用鏈條傳動。計算機全自動閉環控制高性能電液比例伺服閥來完成對各種材料的拉伸、壓縮、彎曲等試驗。試驗完成以后自動采取材料的FM、REH、REl、RPO.2、RP1、RM和彈性模量E等實驗結果。

二、功能介紹：
1、特制超厚鉗口座在鉗口夾持試樣時、使鉗口完全包容在鉗口座體內，使試樣夾持更加可靠，杜絕了因鉗口座淺而呈喇叭狀變形損壞的可能，大大提高了設備的使用壽命。
2、在鉗口座和鉗口卡板之間增加了耐磨襯板，杜絕金屬拉伸過程中氧化皮掉入，致使鉗口座斜面劃傷的現象，使夾持過程更順滑，加成更牢靠。
3、具有等速應力、等速應變、等速位移、拉伸控制、程序編輯器等多種控制方式，各種控制方式在實驗過程中可任意平滑切換。
4、測控軟件基于中文windowsXP操作系統平臺，具有運行速度快、界面溫和、菜單提示、鼠標操作、具有多種試樣信息輸入模式、可滿足不同材料的測試需要。對于相同條件的試樣一次輸入批量自動生成，還可制作條件模板。
5、試驗自動完成后試樣信息、試驗數據、試驗曲線等自動儲存。
6、根據試驗力大小或材料變形大小自動切換到適當量程，以確保試驗數據測量的準確性。
7、試驗數據（試驗力、位移、變形）加載狀態和試驗曲線隨試驗過程動態實時屏幕顯示。
8、根據實際需要可選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示、分析和打印。
9、具有自動和人工兩種模式分析試驗結果，僅適用鼠標即可在試驗曲線上找到試驗結果的相關對應點。
10、用戶可根據實際需求任意編輯標準文本報表格式或EXCEl文本報表格式
11、當負荷超過滿量程的2%-5%時自動過載保護停機
12、可根據試樣條件、試驗日期和試驗數據等條件自動查詢所有相關歷史記錄
13、軟件預留數據庫接口，方便于實驗室間局域聯網，便于實驗數據管理。
三、300KN微機控制電液伺服液壓萬能試驗機【技術參數】
  1、試驗力： 300kN；
  2、試驗力測量范圍：6KN-300kN；
  3、試驗力示值精度： ±1%；
  4、位移測量分辨力：0.01mm；
  5、變形測量：標準配置標距50mm，變形量10mm.
  6、變形測量精度: ±0.5%
  7、恒力、恒變形、恒位移控制范圍:   0.4%~100%FS
  8、恒力、恒變形、恒位移控制精度:
               設定值<10%fs時,設定值的±1.0%以內<>
               設定值≥10%FS時,設定值的±0.5%以內
  9、變形速率控制精度:  速率<0.05%fs時為±2.0%設定值內<>
                   速率≥0.05%FS時為±0.5%設定值內
  10、活塞移動速度：100mm/min；
  11、拉伸試驗空間：580mm(包括活塞行程)
  12、壓縮空間：500mm(包括活塞行程)
  13、扁試樣夾持厚度：0-15mm
  14、圓試樣夾持直徑：φ6-φ26mm
  15、壓盤尺寸：φ204 mm
  16、彎曲試驗支滾間距：450 mm
  17、支滾寬度：140mm
  18、支點直徑：30mm
  19、活塞行程：200mm；
  20、夾緊方式：液壓夾緊
  21、傳感器與放大器：油壓傳感器，插裝在PC機內程控放大器，自動調零、標定
  22、外形尺寸：主機：900×600×2050mm
                油源：1400×700×850mm
  23、整機重量:2700 kg
四、工作環境要求：
  1、在室溫10°-35℃范圍內，對聞到要嚴格的試驗，試驗溫度應為：23℃±5℃；
  2、相對濕度不大于80%；
  3、在穩固的基礎上正確安裝；
  4、在周圍無振動、無腐蝕性介質和無強電干擾的清潔的環境中
  5、電源電壓的波動范圍不應超過額定電壓的10%。
