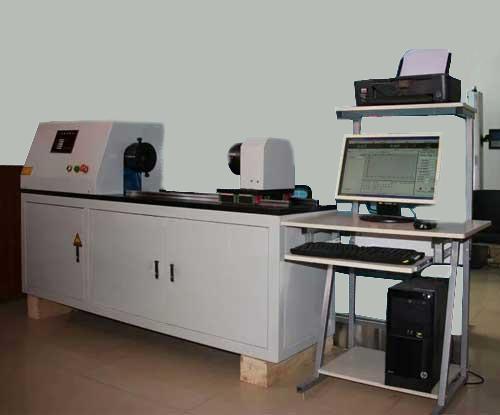

NDS系列數顯式扭轉試驗機本試驗機是根據GB/T2611-2007《試驗機通用技術要求》和GB/T10128-1998 《金屬室溫扭轉試驗方法》標準制造。適用標準：國標、ASTM、等國內外標準。

濟南方圓試驗機公司生產的微機控制扭轉試驗機結合國外先進控制技術、精美的外觀設計。采用臺灣ABBA公司高精度超寬直線導軌和超厚主機鋼板構成高強度主機，應用臺灣東元交流伺服電機做為輸出動力源傳遞給高效擺線針輪減速系統從而實現了高性能的扭矩和扭轉角度的輸出和控制。

NDS系列數顯式扭轉試驗機控制系統采用全新全數字采集系統及高精度扭矩傳感器構成測量系統?？蓪?shí)現自動求取最大扭矩、抗扭強度等數據和指標。本機無污染、噪音低，效率高，具有較寬的調速范圍。本機適用于各種金屬、非金屬及復合材料的扭轉性能指標的測試，完全符合國家相關標準的要求。

該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、汽車制造、減震系統等行業的材料檢驗分析，是科研院校、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1.最大動態試驗扭矩：20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm；

2.試驗扭矩示值誤差：正、反兩方向≤±1%

3.試驗扭矩重復性示值誤差：正、反兩方向≤1%

4.最大扭轉角度范圍：0～±36000 （±36000范圍內任意設置）；

5.有效試驗空間：600mm；（0～600mm范圍內任意手動調節）

6.試驗機主軸中心高度：260mm；

7.兩夾具間同軸度精度：600mm范圍內≤Φ0.2mm

8.扭轉角度分辯率：0.10；

9.試驗速度：0.0005～5r/min 任意設定；

10.電壓電壓：AC220V 50Hz

11.主機尺寸：1500×800×1250（mm）主軸中心距地面高度760mm

設備配置

l 高強度扭轉主機一臺

2 交流伺服調速系統和交流伺服調速電機各一套

3 臺灣ABBA精密導軌兩副

4 精密減速系統一套

5 高精度扭鉅傳感器一支

6 專用扭轉加持輔具一套

7 扭轉試驗機專用試驗測控顯示系統一套
